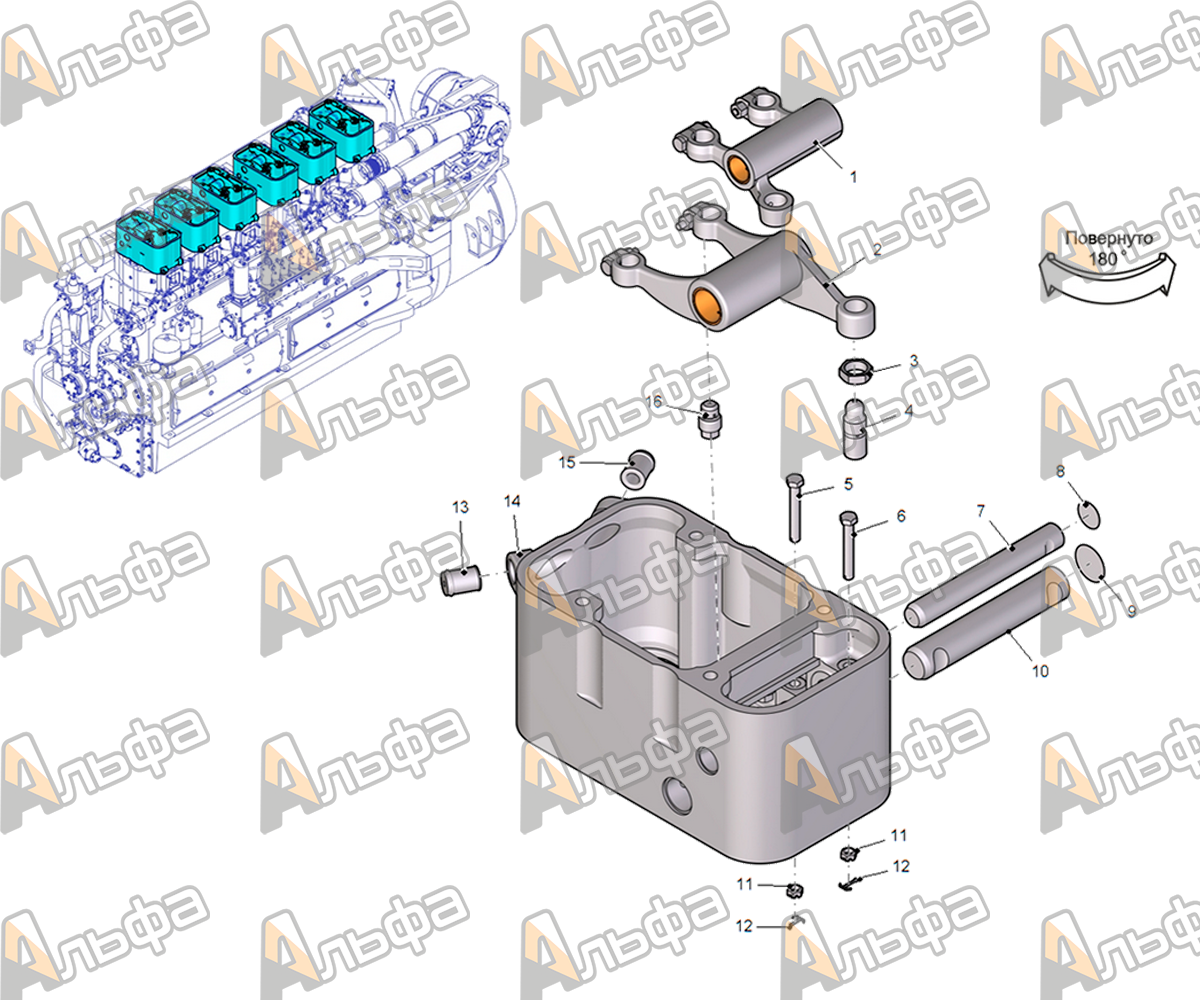

Корпус привода рис 2

№	Наименование	Маркировка	Сборочная единица	Кол-во деталей	Информация
1	Рычаг впуска	ПД2.10.103	ПД2.10.108	1	Подробно
2	Рычаг выпуска	ПД2.10.102	ПД2.10.108	1	Подробно
3	Гайка толкателя	Д50.10.048	ПД2.10.108	2	Подробно
4	Толкатель	Д50.10.019	ПД2.10.108	2	Подробно
5	Болт 2М16-6gx130 66 05 ГОСТ 7798-70		ПД2.10.108	1	Подробно
6	Болт 2М16-6gx110 66 05 ГОСТ 7798-70		ПД2.10.108	1	Подробно
7	Ось рычага впуска	ПД2.10.008	ПД2.10.108	1	Подробно
8	Заглушка 48-08кп Хим Окс ГОСТ 3111-81		ПД2.10.108	2	Подробно
9	Заглушка 65-08кп Хим Окс ГОСТ 3111-81		ПД2.10.108	2	Подробно
10	Ось рычага выпуска	ПД2.10.007	ПД2.10.108	1	Подробно
11	Гайка М16-6Н 8 05 ГОСТ 5933-73		ПД2.10.108	2	Подробно
12	Шплинт 4х36 05 ГОСТ 397-79		ПД2.10.108	2	Подробно
13	Пробка	Д50.10.045	ПД2.10.108	1	Подробно
14	Корпус привода клапанов	ПД2.10.001	ПД2.10.108	1	Подробно
15	Пробка	Д50.10.044	ПД2.10.108	1	Подробно
16	Ударник	Д50.10.111	ПД2.10.108	4	Подробно
