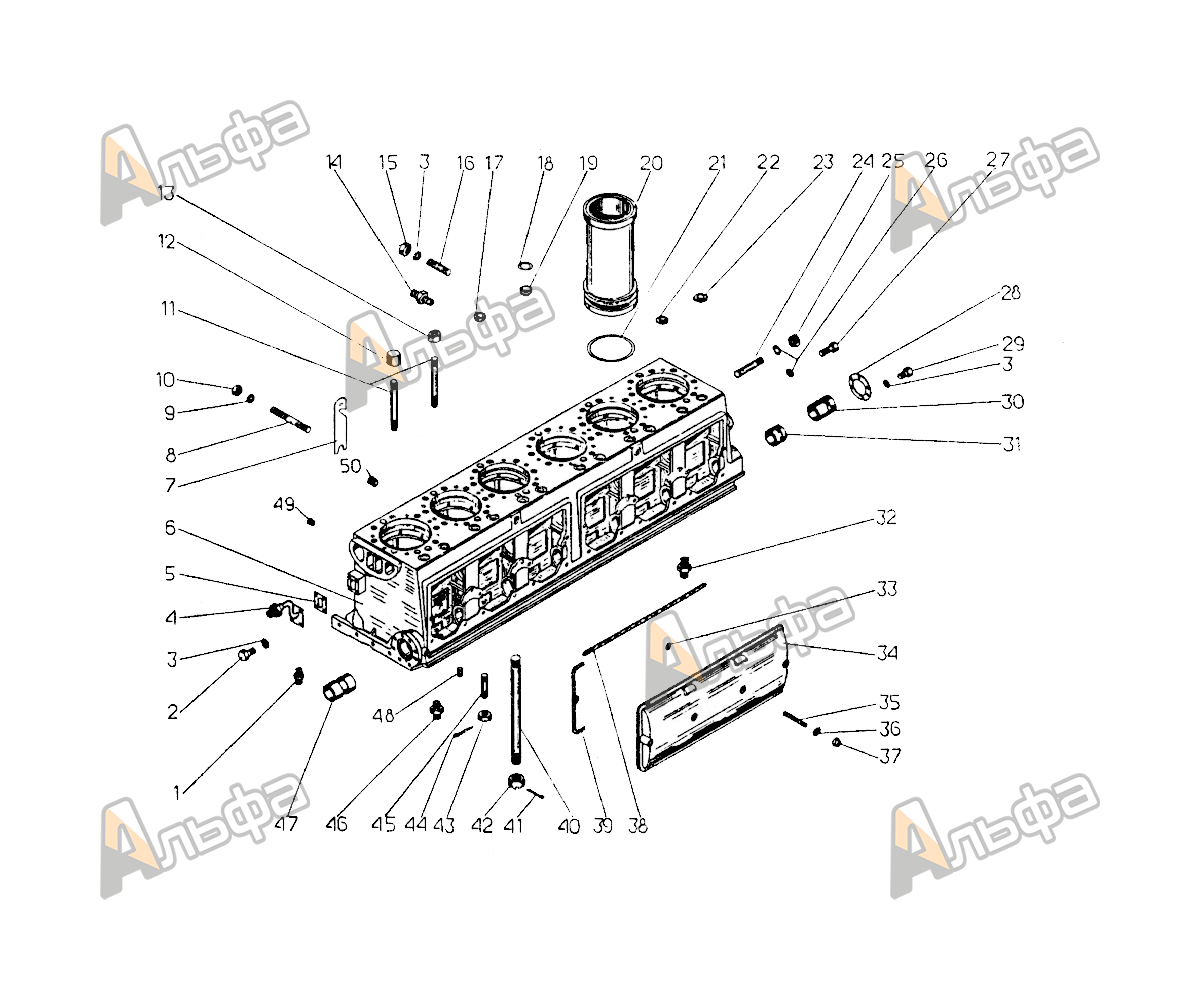

Блок цилиндров
Блок цилиндров
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Штуцер | Д50.01.056-1 | Д50М.01 | 1 | Подробно | |
| ПД1А.01 | 1 | |||||
| 2 | Болт М12х30 6 6 05 ГОСТ 7805-70 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 3 | Шайба 12 65Г 05 ГОСТ 6402-70 | Д50М.01 | 14 | Подробно | ||
| ПД1А.01 | 14 | |||||
| 4 | Угольник слива воды из турбокомпрессора | Д50М.01.105-2 | Д50М.01 | 1 | Подробно | |
| 5 | Прокладка | Д50.01.043 | Д50М.01 | 1 | Подробно | |
| ПД1А.01 | 1 | |||||
| 6 | Блок цилиндров | 1Д50.01.001 | 1Д50.01.103 | 1 | Подробно | |
| ПД1А.01.001 | ПД1А.01.010 | 1 | ||||
| 7 | Прокладка t 0 1мм, t 0 15мм, t 0 3мм, t 0 7мм | Д50.01.044 | Д50М.01 | 1 | Подробно | |
| ПД1А.01 | 1 | |||||
| 8 | Шпилька | Д50.01.042 | Д50М.01 | 4 | Подробно | |
| ПД1А.01 | 4 | |||||
| 9 | Шайба 22 65Г 05 ГОСТ 6402-70 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 10 | Гайка М22 8 05 ГОСТ 2525-70 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 11 | Шпилька крепления головки цилиндра | Д50.01.009А-2 | 1Д50.01.103 | 48 | Подробно | |
| ПД1А.01.010 | 48 | |||||
| 12 | Гайка | Д50.01.011-2 | Д50М.01 | 24 | Подробно | |
| ПД1А.01 | 24 | |||||
| 13 | Гайка | Д50.01.010-1 | Д50М.01 | 24 | Подробно | |
| ПД1А.01 | 24 | |||||
| 14 | Штуцер 05 442 01 86-15 | Д50М.01 | 1 | Подробно | ||
| ПД1А.01 | 1 | |||||
| 15 | Гайка М12 8 05 ГОСТ 2524-70 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 16 | Шпилька М12х30 66 05 ГОСТ 22034-76 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 17 | Втулка водоперепускная | Д50.01.014А | Д50М.01 | 6 | Подробно | |
| ПД1А.01 | 6 | |||||
| 18 | Кольцо водоперепускное | Д50.01.015-1 | Д50М.01 | 12 | Подробно | Цена |
| ПД1А.01 | 12 | |||||
| 19 | Втулка водоперепускная | Д50.01.013А | Д50М.01 | 6 | Подробно | |
| ПД1А.01 | 6 | |||||
| 21 | Кольцо уплотнения втулки | Д50.01.003-1 | Д50М.01 | 18 | Подробно | Цена |
| ПД1А.01 | 18 | |||||
| 22 | Кольцо водоперепускное | Д50.01.016 | Д50М.01 | 36 | Подробно | Цена |
| ПД1А.01 | 36 | |||||
| 23 | Кольцо маслоуплотнительное | Д50.01.017 | Д50М.01 | 12 | Подробно | Цена |
| ПД1А.01 | 12 | |||||
| 24 | Шпилька М16х40 66 05 ГОСТ 22034-76 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 25 | Гайка М16 8 05 ГОСТ 2524-70 | Д50М.01 | 4 | Подробно | ||
| ПД1А.01 | 4 | |||||
| 26 | Шайба 16 65Г 05 ГОСТ 6402-70 | Д50М.01 | 12 | Подробно | ||
| ПД1А.01 | 12 | |||||
| 27 | Болт М16х45 6 6 05 ГОСТ 7805-70 | Д50М.01 | 8 | Подробно | ||
| ПД1А.01 | 8 | |||||
| 28 | Прокладка | Д50С.01.063-1 | Д50М.01 | 1 | Подробно | |
| ПД1А.01 | 1 | |||||
| 29 | Болт М12х35 6 6 05 ГОСТ 7805-70 | Д50М.01 | 6 | Подробно | ||
| ПД1А.01 | 6 | |||||
| 30 | Втулка распредвала передняя | Д50.01.018А | 1Д50.01.103 | 1 | Подробно | |
| ПД1А.01.010 | 1 | |||||
| 31 | Втулка распредвала средняя | Д50.01.020А | 1Д50.01.103 | 5 | Подробно | |
| ПД1А.01.010 | 5 | |||||
| 32 | Штуцер 05 444 01 86-12 | Д50М.01 | 1 | Подробно | ||
| ПД1А.01 | 1 | |||||
| 33 | Прокладка | Д50.01.051 | Д50М.01 | 4 | Подробно | |
| ПД1А.01 | 4 | |||||
| 34 | Крышка люка | Д50.01.022 | Д50М.01 | 2 | Подробно | |
| ПД1А.01 | 2 | |||||
| 35 | Шпилька М20х120 66 05 ГОСТ 22034-76 | Д50М.01 | 8 | Подробно | ||
| ПД1А.01 | 8 | |||||
| 36 | Шайба 20 01 05 ГОСТ 11371-78 | Д50М.01 | 8 | Подробно | ||
| ПД1А.01 | 8 | |||||
| 37 | Гайка 05 220 01 86-12 | Д50М.01 | 10 | Подробно | ||
| ПД1А.01 | 10 | |||||
| 38 | Прокладка | Д50.01.050 | Д50М.01 | 4 | Подробно | |
| ПД1А.01 | 4 | |||||
| 39 | Прокладка | Д50.01.049 | Д50М.01 | 4 | Подробно | |
| ПД1А.01 | 4 | |||||
| 40 | Шпилька анкерная | Д50.01.004 | Д50М.01 | 14 | Подробно | |
| ПД1А.01 | 14 | |||||
| 41 | Шплинт 8х90 ГОСТ 397-79 | Д50М.01 | 14 | Подробно | ||
| ПД1А.01 | 14 | |||||
| 42 | Гайка | Д50.01.005 | Д50М.01 | 14 | Подробно | |
| ПД1А.01 | 14 | |||||
| 43 | Гайка | Д50.01.007 | Д50М.01 | 29 | Подробно | |
| ПД1А.01 | 29 | |||||
| 44 | Шплинт 6,3х63 ГОСТ 397-79 | Д50М.01 | 29 | Подробно | ||
| ПД1А.01 | 29 | |||||
| 45 | Шпилька сшивная | Д50.01.006А | Д50М.01 | 29 | Подробно | |
| ПД1А.01 | 29 | |||||
| 46 | Штуцер 05 444 01 86 | Д50М.01 | 6 | Подробно | ||
| ПД1А.01 | 6 | |||||
| 47 | Втулка распредвала задняя | Д50.01.019А | 1Д50.01.103 | 1 | Подробно | |
| ПД1А.01.010 | 1 | |||||
| 48 | Штифт | Д50.01.008 | Д50М.01 | 2 | Подробно | |
| ПД1А.01 | 2 | |||||
| 49 | Пробка 05 311 01 86-01 | 1Д50.01.103 | 1 | Подробно | ||
| ПД1А.01.010 | 1 | |||||
| 50 | Пробка | Д50.01.057 | 1Д50.01.103 | 6 | Подробно | |
| ПД1А.01.010 | 6 |
