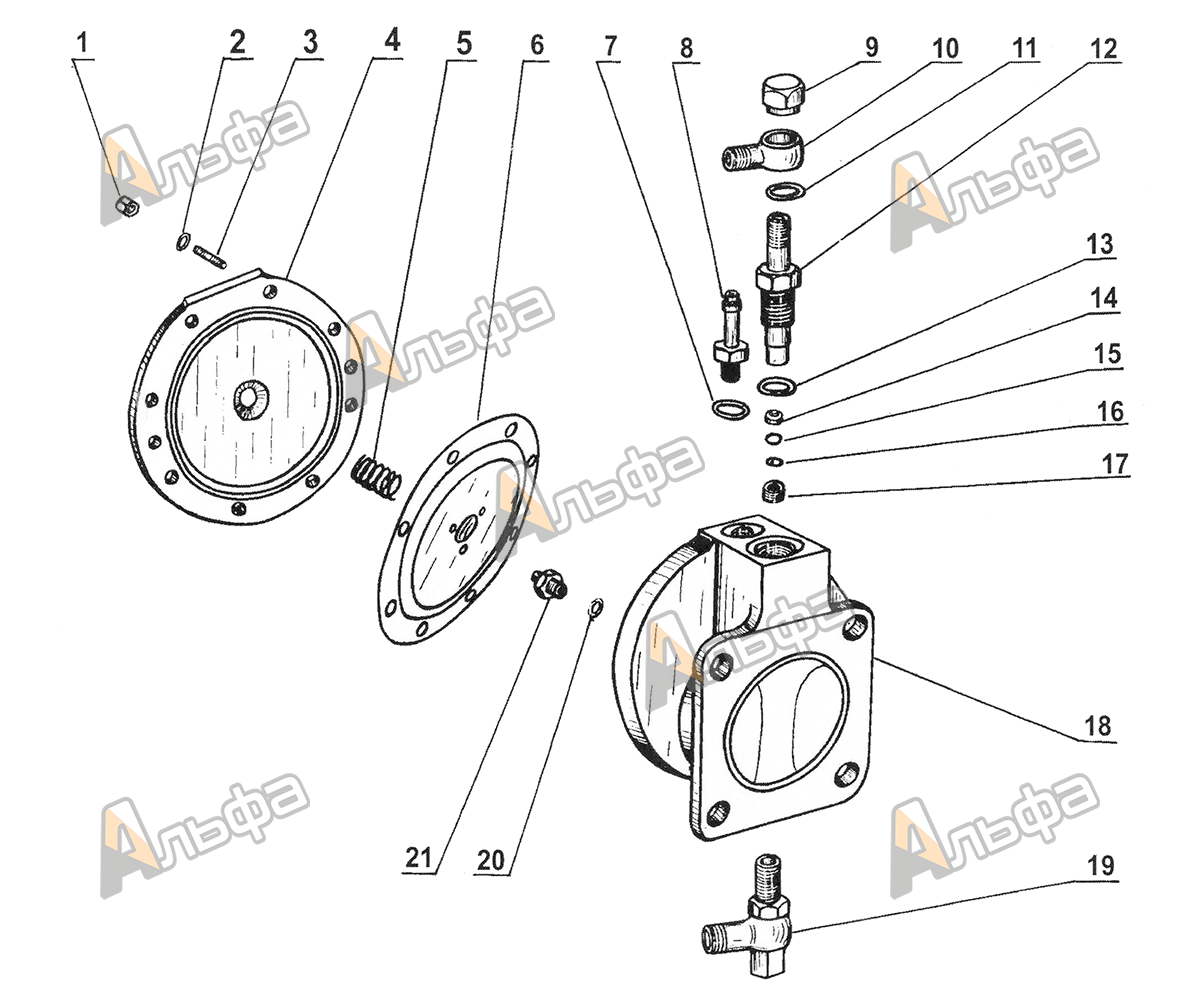

Датчик разрежения
Датчик разрежения
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Гайка М6-6Н 6 05 ГОСТ 5927-70 | 10РН.2спч | 8 | Подробно | ||
| 2 | Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3-100 С Хим Окс прм ГОСТ 3057-90 | 10РН.2спч | 8 | Подробно | ||
| 3 | Шпилька М6-6gх20 68 05 ГОСТ 22038-76 | 10РН.2спч | 8 | Подробно | ||
| 4 | Крышка | 10РН.2.06 | 10РН.2спч | 1 | Подробно | |
| 5 | Пружина | 10РН.2.08 | 10РН.2спч | 1 | Подробно | |
| 6 | Мембрана | 10РН.2.1спч | 10РН.2спч | 1 | Подробно | |
| 7 | Прокладка | РИ471.04.74-08 | 10РН.2спч | 1 | Подробно | |
| 8 | Штуцер | 10РН.2.09 | 10РН.2спч | 1 | Подробно | |
| 9 | Гайка | РИ 423.35.74-02 | 10РН.2спч | 1 | Подробно | |
| 10 | Корпус | РИ 423.41.74-05 | 10РН.2спч | 1 | Подробно | |
| 11 | Прокладка | РИ471.04.74-10 | 10РН.2спч | 2 | Подробно | |
| 12 | Штуцер | 6-9ДГ.109.04-03 | 7-9ДГ.109.3спч-01 | 1 | Подробно | |
| 13 | Прокладка | РИ 471.04.74-20 | 10РН.2спч | 1 | Подробно | |
| 14 | Втулка | 1РН.4.85 | 7-9ДГ.109.3спч-01 | 1 | Подробно | |
| 15 | Кольцо проставочное | 1РН.4.87 | 7-9ДГ.109.3спч-01 | 26 | Подробно | |
| 16 | Диафрагма | 1РН.4.88-01 | 7-9ДГ.109.3спч-01 | 25 | Подробно | |
| 17 | Упор | 1РН.4.86-01 | 7-9ДГ.109.3спч-01 | 1 | Подробно | |
| 18 | Корпус | 10РН.2.01 | 10РН.2спч | 1 | Подробно | |
| 19 | Угольник | С423.35.74спч-08 | 10РН.2спч | 1 | Подробно | |
| 20 | Прокладка | РИ 471.04.74-06 | 10РН.2спч | 1 | Подробно | |
| 21 | Сопло | 10РН.2.07-1 | 10РН.2спч | 1 | Подробно |
