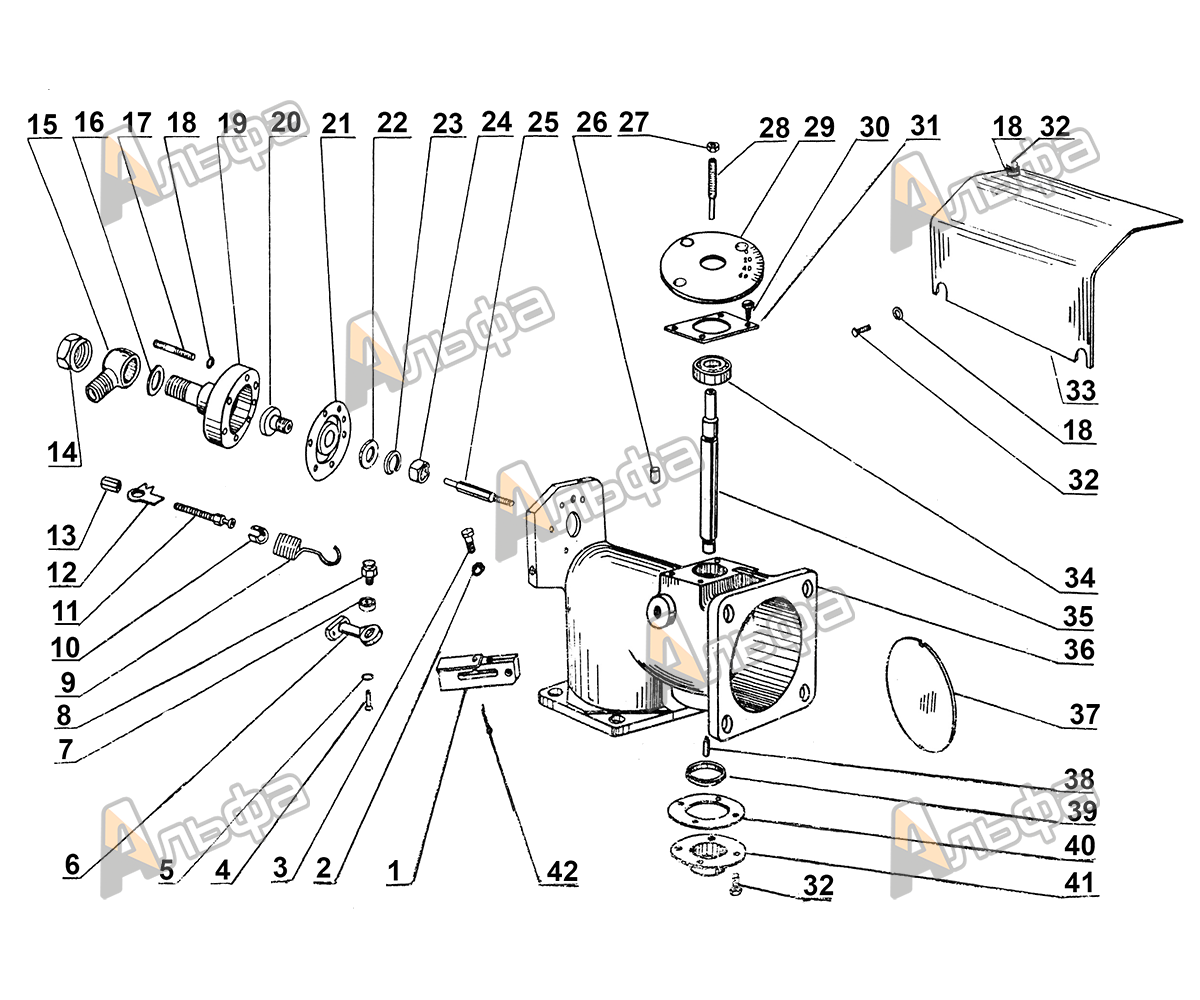

Заслонка управляемая
Заслонка управляемая
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Рычаг | 10РН.1.04-1 | 10РН.1спч-1 | 1 | Подробно | |
| 2 | Пружина тарельчатая II-1-3-20х9х1х0,5-100 С Хим Окс прм ГОСТ 3057-90 | 10РН.1спч-1 | 1 | Подробно | ||
| 3 | Болт М8-6gх20 68 05 ГОСТ 7808-70 | 10РН.1спч-1 | 1 | Подробно | ||
| 4 | Ось 5-6в12х14 45 Хим Окс прм ГОСТ 9650-80 | 10РН.1спч-1 | 1 | Подробно | ||
| 5 | Шайба С 6х0,8 04 05 ГОСТ 11371-78 | 10РН.1спч-1 | 2 | Подробно | ||
| 6 | Тяга | 10РН.1.13 | 10РН.1спч-1 | 1 | Подробно | |
| 7 | Подшипник ШC6 ГОСТ 3635-78 | 10РН.1спч-1 | 1 | Подробно | ||
| 8 | Ось | 10РН.1.10 | 10РН.1спч-1 | 1 | Подробно | |
| 9 | Пружина | 10РН.1.07-1 | 10РН.1спч-1 | 1 | Подробно | |
| 10 | Втулка | 10РН.1.09 | 10РН.1спч-1 | 1 | Подробно | |
| 11 | Винт | 10РН.1.06 | 10РН.1спч-1 | 1 | Подробно | |
| 12 | Шайба 6 01 05 ГОСТ 13465-77 | 10РН.1спч-1 | 2 | Подробно | ||
| 13 | Гайка | 10РН.1.11 | 10РН.1спч-1 | 1 | Подробно | |
| 14 | Гайка | РИ 423.35.74-02 | 10РН.1спч-1 | 1 | Подробно | |
| 15 | Корпус | РИ 423.41.74-03 | 10РН.1спч-1 | 1 | Подробно | |
| 16 | Прокладка | РИ471.04.74-10 | 10РН.1спч-1 | 2 | Подробно | |
| 17 | Шпилька М6-6gх25 68 05 ГОСТ 22034-76 | 10РН.1спч-1 | 6 | Подробно | ||
| 18 | Пружина тарельчатая II-1-3-12,5х6,3х0,7х0,3-100 С Хим Окс прм ГОСТ 3057-90 | 10РН.1спч-1 | 19 | Подробно | ||
| 19 | Корпус | 10РН.1.03 | 10РН.1спч-1 | 1 | Подробно | |
| 20 | Шток | 3РН.12-1 | 10РН.1спч-1 | 1 | Подробно | |
| 21 | Мембрана | 10РН.1.08 | 10РН.1спч-1 | 4 | Подробно | |
| 22 | Накладка | 3РН.13-1 | 10РН.1спч-1 | 1 | Подробно | |
| 23 | Шайба 12 65Г 05 ГОСТ 6402-70 | 10РН.1спч-1 | 1 | Подробно | ||
| 24 | Гайка М12-6Н 6 05 ГОСТ 2524-70 | 10РН.1спч-1 | 1 | Подробно | ||
| 25 | Тяга | 10РН.1.12 | 10РН.1спч-1 | 1 | Подробно | |
| 26 | Штифт | РИ 274.06.76-62.01 | 10РН.1спч-1 | 1 | Подробно | |
| 27 | Гайка М6-6Н 6 05 ГОСТ 5927-70 | 10РН.1спч-1 | 9 | Подробно | ||
| 28 | Винт | 5РН.02-04 | 10РН.1спч-1 | 1 | Подробно | |
| 29 | Шкала | 3РН.3спч-1 | 10РН.1спч-1 | 1 | Подробно | |
| 30 | Винт В М6-6gх12 68 05 ГОСТ 1491-80 | 10РН.1спч-1 | 4 | Подробно | ||
| 31 | Крышка | 3РН.14 | 10РН.1спч-1 | 1 | Подробно | |
| 32 | Болт М6-6gх12 68 05 ГОСТ 7805-70 | 10РН.1спч-1 | 7 | Подробно | ||
| 33 | Кожух | 10РН.1.05-1 | 10РН.1спч-1 | 1 | Подробно | |
| 34 | Подшипник 1201 ГОСТ 28428-90 | 10РН.1спч-1 | 2 | Подробно | ||
| 35 | Валик | 3РН.06-1 | 10РН.1спч-1 | 1 | Подробно | |
| 36 | Корпус | 10РН.1.01-1 | 10РН.1спч-1 | 1 | Подробно | |
| 37 | Заслонка | 10РН.1.02 | 10РН.1спч-1 | 1 | Подробно | |
| 38 | Винт М6-6gх25 14Н 05 ГОСТ 1478-93 | 10РН.1спч-1 | 1 | Подробно | ||
| 39 | Кольцо | 3РН.25-1 | 10РН.1спч-1 | 1 | Подробно | |
| 40 | Прокладка | 3РН.19-1 | 10РН.1спч-1 | 1 | Подробно | |
| 41 | Крышка | 3РН.15 | 10РН.1спч-1 | 1 | Подробно | |
| 42 | Шплинт 2х20 05 ГОСТ 397-79 | 10РН.1спч-1 | 1 | Подробно |
