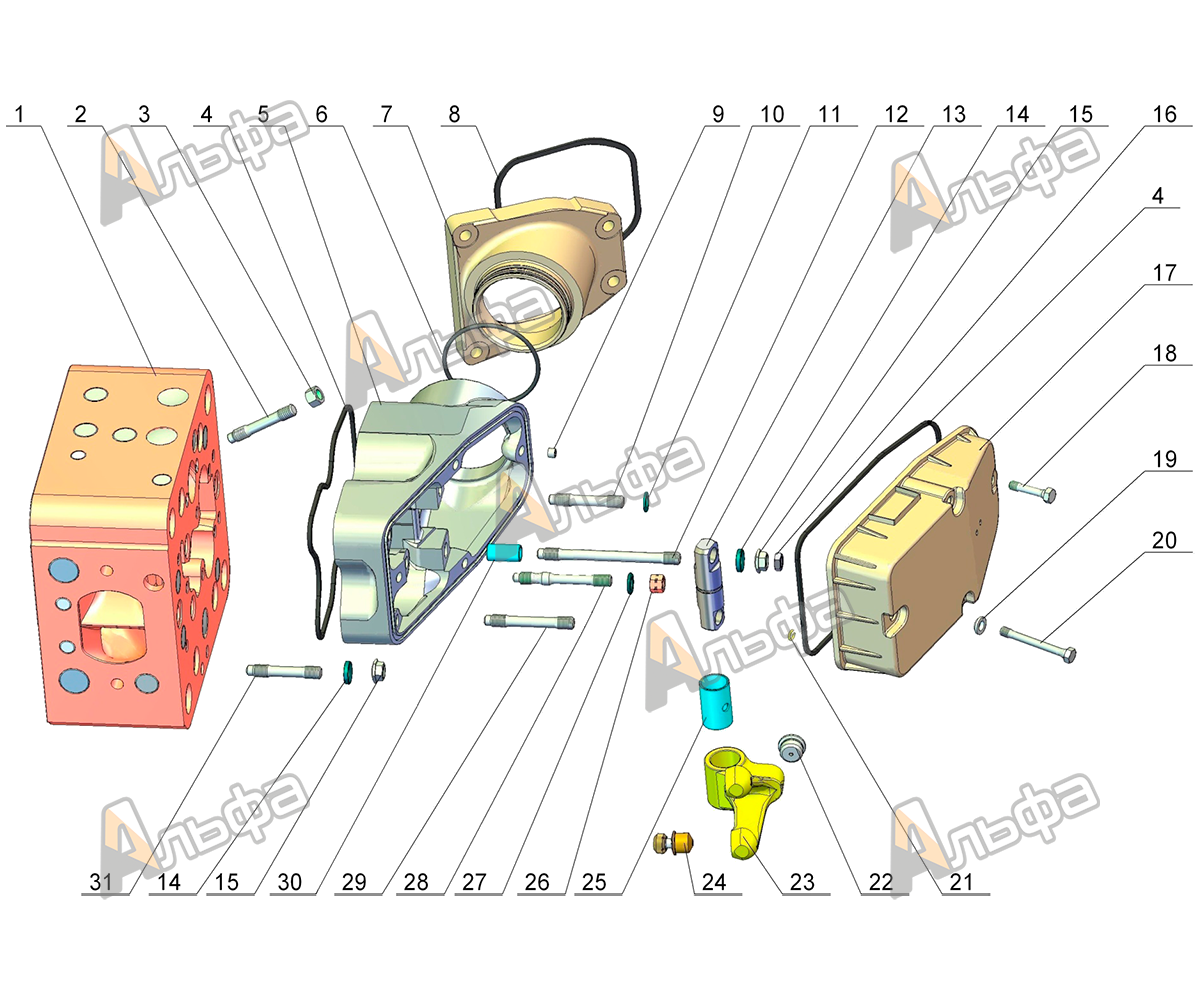

Крышка цилиндра
Крышка цилиндра
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Крышка цилиндра | 5Д49.78.1спч | 5Д49.78спч-01 | 1 | Подробно | |
| 2 | Шпилька М16x1,5-6gx105 16 20 38xНЗМА 016 ОСТ 24 169 05-76 | 5Д49.78спч-01 | 2 | Подробно | ||
| 3 | Гайка М16x1,5-6Н 6 05 ГОСТ 5927-70 | 5Д49.78спч-01 | 2 | Подробно | ||
| 4 | Кольцо | Д49.78.71 | Д49.78.3спч-5 | 2 | Подробно | |
| 5 | Закрытие | Д49.78.02-4 | Д49.78.3спч-5 | 1 | Подробно | |
| 6 | Кольцо | Д49.78.70 | Д49.78.3спч-5 | 2 | Подробно | |
| 7 | Патрубок переходной | Д49.78.43-4 | Д49.78.3спч-5 | 1 | Подробно | |
| 8 | Кольцо | Д49.78.72 | Д49.78.3спч-5 | 1 | Подробно | |
| 9 | Втулка | 6Д49.92.04 | Д49.78.3спч-5 | 4 | Подробно | |
| 10 | Шпилька М16x1,5-6gx100 16 20 | 5Д49.78спч-01 | 2 | Подробно | ||
| 11 | Шайба | 5Д49.78.08 | 5Д49.78спч-01 | 2 | Подробно | |
| 12 | Шпилька М16х1,5-6gх190 16 20 | 5Д49.78спч-01 | 2 | Подробно | ||
| 13 | Ось рычага | Д49.78.09-2 | 5Д49.78спч-01 | 2 | Подробно | |
| 14 | Шайба | Д49.78.23 | 5Д49.78спч-01 | 5 | Подробно | |
| 15 | Гайка | Д49.78.22 | 5Д49.78спч-01 | 5 | Подробно | |
| 16 | Гайка М16х1,5-6Н 04 05 ГОСТ 2526-70 | 5Д49.78спч-01 | 4 | Подробно | ||
| 17 | Крышка закрытия | Д49.78.11спч | Д49.78.10спч-3 | 1 | Подробно | |
| 18 | Болт 4М12 6gх50 05 ОСТ 24 169 02-74 | Д49.78.10спч-3 | 1 | Подробно | ||
| 19 | Втулка | Д49.78.77 | Д49.78.11спч | 4 | Подробно | |
| 20 | Болт 4М12 6gx100 05 ОСТ 24 169 02-74 | Д49.78.10спч-3 | 3 | Подробно | ||
| 21 | Кольцо | Д49.78.51 | Д49.78.10спч-3 | 4 | Подробно | |
| 22 | Сухарь | Д49.78.61 | Д49.78.6спч | 1 | Подробно | |
| 23 | Рычаг | Д49.78.08 | Д49.78.6спч | 1 | Подробно | |
| 24 | Гидротолкатель | Д49.78.8спч-1 | 5Д49.78спч-01 | 4 | Подробно | |
| 25 | Втулка | Д49.78.10-2 | Д49.78.6спч | 1 | Подробно | |
| 26 | Гайка | 5Д49.78.09 | 5Д49.78спч-01 | 5 | Подробно | |
| 27 | Шайба | РИ 219.23.99-03 | 5Д49.78спч-01 | 3 | Подробно | |
| 28 | Шпилька | Д49.78.18-1 | 5Д49.78спч-01 | 3 | Подробно | |
| 29 | Шпилька М16х1,5-6gх120 16 20 | 5Д49.78спч-01 | 2 | Подробно | ||
| 30 | Втулка | Д49.78.11 | Д49.78.3спч-5 | 4 | Подробно | |
| 31 | Шпилька М16х1,5-6gх100 16 20 | 5Д49.78спч-01 | 1 | Подробно |
