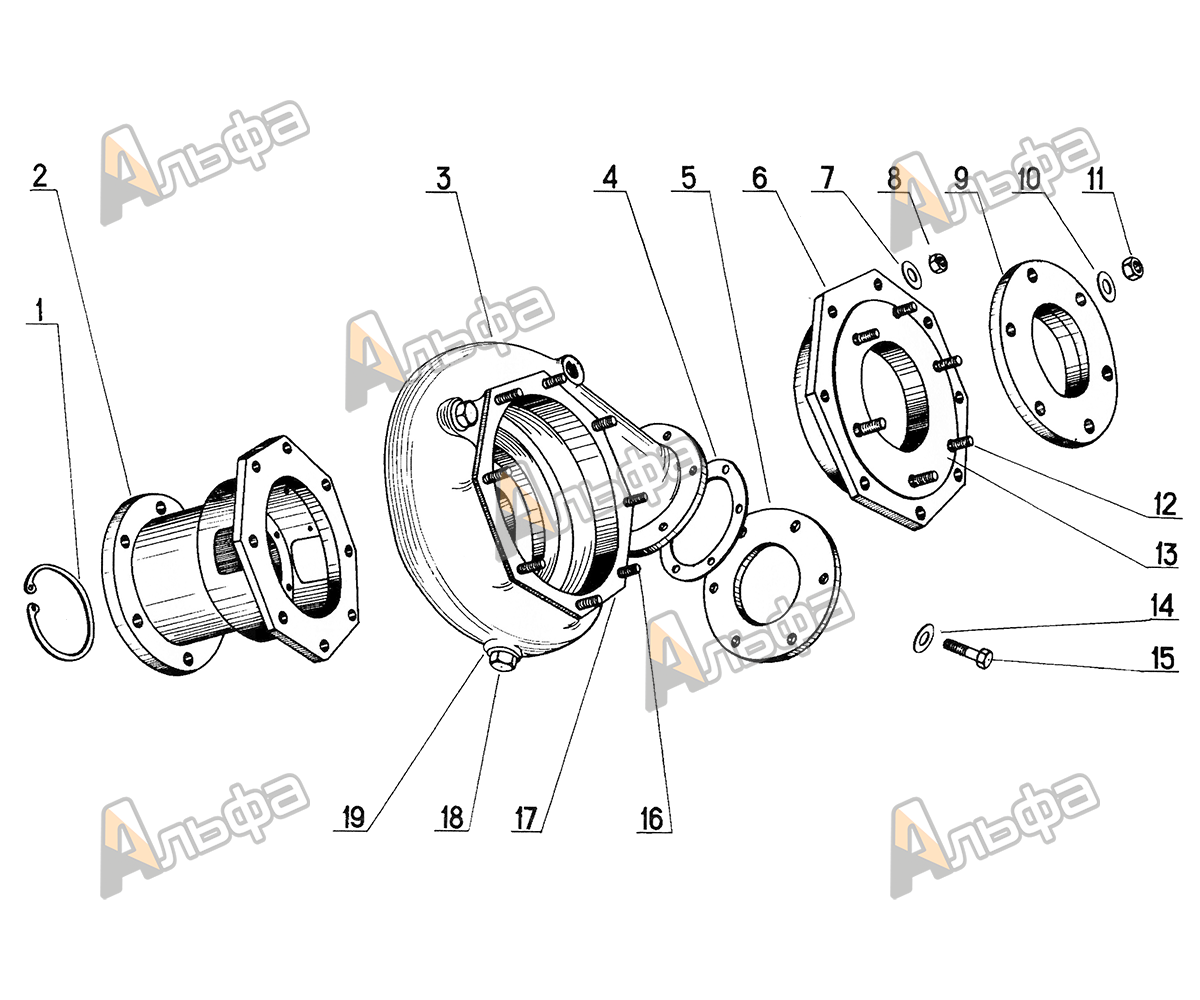

Насос водяной
Насос водяной
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Кольцо В100 ГОСТ 13943-86 | Д49.123спч-02 | 1 | Подробно | ||
| Д49.123спч-03 | 1 | |||||
| 2 | Кронштейн | Д49.123.02 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 3 | Улитка | Д49.123.08 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 4 | Прокладка | Д49.123.16 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 5 | Фланец | Д49.123.11 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 6 | Крышка | Д49.123.09 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 7 | Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 С Хим Окс прм ГОСТ 3057-90 | Д49.123спч-02 | 22 | Подробно | ||
| Д49.123спч-03 | 22 | |||||
| 8 | Гайка М10-6Н 6 05 ГОСТ 5927-70 | Д49.123спч-02 | 8 | Подробно | ||
| Д49.123спч-03 | 8 | |||||
| 9 | Фланец | Д49.123.10 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 10 | Пружина тарельчатая II-1-2-25х12,5х1,05х0,65-100 С Хим Окс прм ГОСТ 3057-90 | Д49.123спч-02 | 6 | Подробно | ||
| Д49.123спч-03 | 6 | |||||
| 11 | Гайка М12-6Н 6 05 ГОСТ 5927-70 | Д49.123спч-02 | 6 | Подробно | ||
| Д49.123спч-03 | 6 | |||||
| 12 | Шпилька 2М12-6gх30 68 05 ГОСТ 22034-76 | Д49.123спч-02 | 6 | Подробно | ||
| Д49.123спч-03 | 6 | |||||
| Д49.123спч-03 | 1 | |||||
| 13 | Прокладка | Д49.123.14 | Д49.123спч-02 | 1 | Подробно | |
| 14 | Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 С Хим Окс прм ГОСТ 3057-90 | Д49.123спч-02 | 6 | Подробно | ||
| Д49.123спч-03 | 6 | |||||
| 15 | Болт М10-6gх45 68 05 ГОСТ 7805-70 | Д49.123спч-02 | 6 | Подробно | ||
| Д49.123спч-03 | 6 | |||||
| 16 | Шпилька М10-6gх25 68 05 ГОСТ 22034-76 | Д49.123спч-02 | 8 | Подробно | ||
| Д49.123спч-03 | 8 | |||||
| 17 | Прокладка | Д49.123.13 | Д49.123спч-02 | 1 | Подробно | |
| Д49.123спч-03 | 1 | |||||
| 18 | Пробка | РИ420.22.74-29 | Д49.123спч-02 | 4 | Подробно | |
| Д49.123спч-03 | 4 | |||||
| 19 | Прокладка | РИ471.04.74-10 | Д49.123спч-02 | 4 | Подробно | |
| Д49.123спч-03 | 4 |
