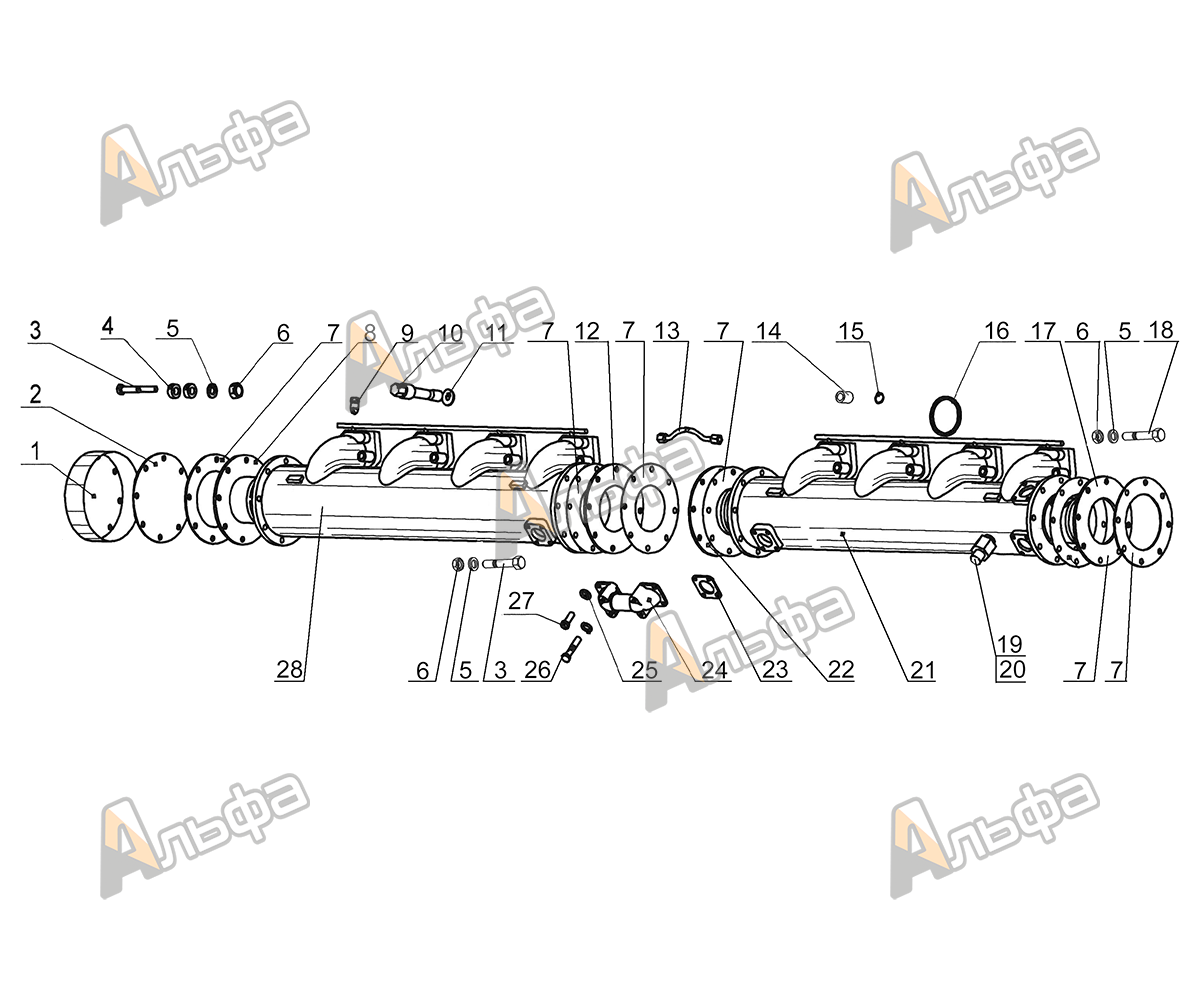

Коллектор выпускной
Коллектор выпускной
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Закрытие | 1Д49.169.27спч | 2-5Д49.169спч-4-01 | 2 | Подробно | |
| 2 | Лист | 1Д49.169.41 | 2-5Д49.169спч-4-01 | 2 | Подробно | |
| 3 | Болт | 2-5Д49.169.172 | 2-5Д49.169спч-4-01 | 48 | Подробно | |
| 4 | Втулка | 11Д45.69.125 | 2-5Д49.169спч-4-01 | 48 | Подробно | |
| 5 | Шайба | РИ 219.23.99-01 | 2-5Д49.169спч-4-01 | 72 | Подробно | |
| 6 | Гайка | РИ 219.24.99-02 | 2-5Д49.169спч-4-01 | 72 | Подробно | |
| 7 | Прокладка | 1Д49.169.47 | 2-5Д49.169спч-4-01 | 2 | Подробно | |
| 1Д49.169.32спч-02 | 2 | |||||
| 1Д49.169.32спч-03 | 2 | |||||
| 1Д49.169.31спч-02 | 2 | |||||
| 1Д49.169.31спч-03 | 2 | |||||
| 8 | Труба газовая | 1Д49.169.26спч-05 | 1Д49.169.32спч-02 | 1 | Подробно | |
| 1Д49.169.32спч-03 | 1 | |||||
| 9 | Пробка | 2-5Д49.169.63 | 2-5Д49.169спч-4-01 | 16 | Подробно | |
| 10 | Болт | 6Д49.169.76-1 | 2-5Д49.169спч-4-01 | 32 | Подробно | |
| 11 | Втулка | 6Д49.169.79 | 2-5Д49.169спч-4-01 | 32 | Подробно | |
| 12 | Труба газовая | 1Д49.169.26спч-04 | 1Д49.169.32спч-02 | 1 | Подробно | |
| 1Д49.169.32спч-03 | 1 | |||||
| 13 | Труба пароотвода | 2-5Д49.169.53спч-02 | 2-5Д49.169спч-4-01 | 16 | Подробно | |
| 14 | Втулка | 2-5Д49.169.117 | 2-5Д49.169спч-4-01 | 16 | Подробно | |
| 15 | Кольцо уплотнительное | 6Д49.169.85 | 2-5Д49.169спч-4-01 | 16 | Подробно | |
| 16 | Прокладка | СНП-А 4-143х30х3,5 | 2-5Д49.169спч-4-01 | 16 | Подробно | |
| 17 | Труба газовая | 1Д49.169.26спч-06 | 1Д49.169.31спч-03 | 1 | Подробно | |
| 1Д49.169.31спч-02 | 1 | |||||
| 18 | Болт | 2-5Д49.169.172-01 | 2-5Д49.169спч-4-01 | 24 | Подробно | |
| 19 | Пробка сливная | С546.01.75спч | 2-5Д49.169спч-4-01 | 2 | Подробно | |
| 20 | Прокладка | РИ471.04.74-24 | 2-5Д49.169спч-4-01 | 2 | Подробно | |
| 21 | Звено | 1Д49.169.31спч-02 | 2-5Д49.169спч-4-01 | 1 | Подробно | |
| 1Д49.169.31спч-03 | 2-5Д49.169спч-4-02 | 1 | ||||
| 22 | Труба газовая | 1Д49.169.26спч-04 | 1Д49.169.31спч-02 | 1 | Подробно | |
| 1Д49.169.31спч-03 | 1 | |||||
| 23 | Прокладка | РИ 471.19.74-15 | 2-5Д49.169спч-4-01 | 9 | Подробно | |
| 24 | Патрубок перетока | 1Д49.169.28пч-01 | 2-5Д49.169спч-4-01 | 2 | Подробно | |
| 25 | Пружина тарельчатая II-1-25х2х12,5х1,05х0,65-100 С Хим Окс прм ГОСТ 3057-90 | 2-5Д49.169спч-4-01 | 36 | Подробно | ||
| 26 | Болт М12-6gх100 68 ГОСТ 7798-70 | 2-5Д49.169спч-4-01 | 12 | Подробно | ||
| 27 | Болт М12-6gх25 68 ГОСТ 7798-70 | 2-5Д49.169спч-4-01 | 24 | Подробно | ||
| 28 | Звено | 1Д49.169.32спч-02 | 2-5Д49.169спч-4-01 | 1 | Подробно | |
| 1Д49.169.32спч-03 | 2-5Д49.169спч-4-01 | 1 |
