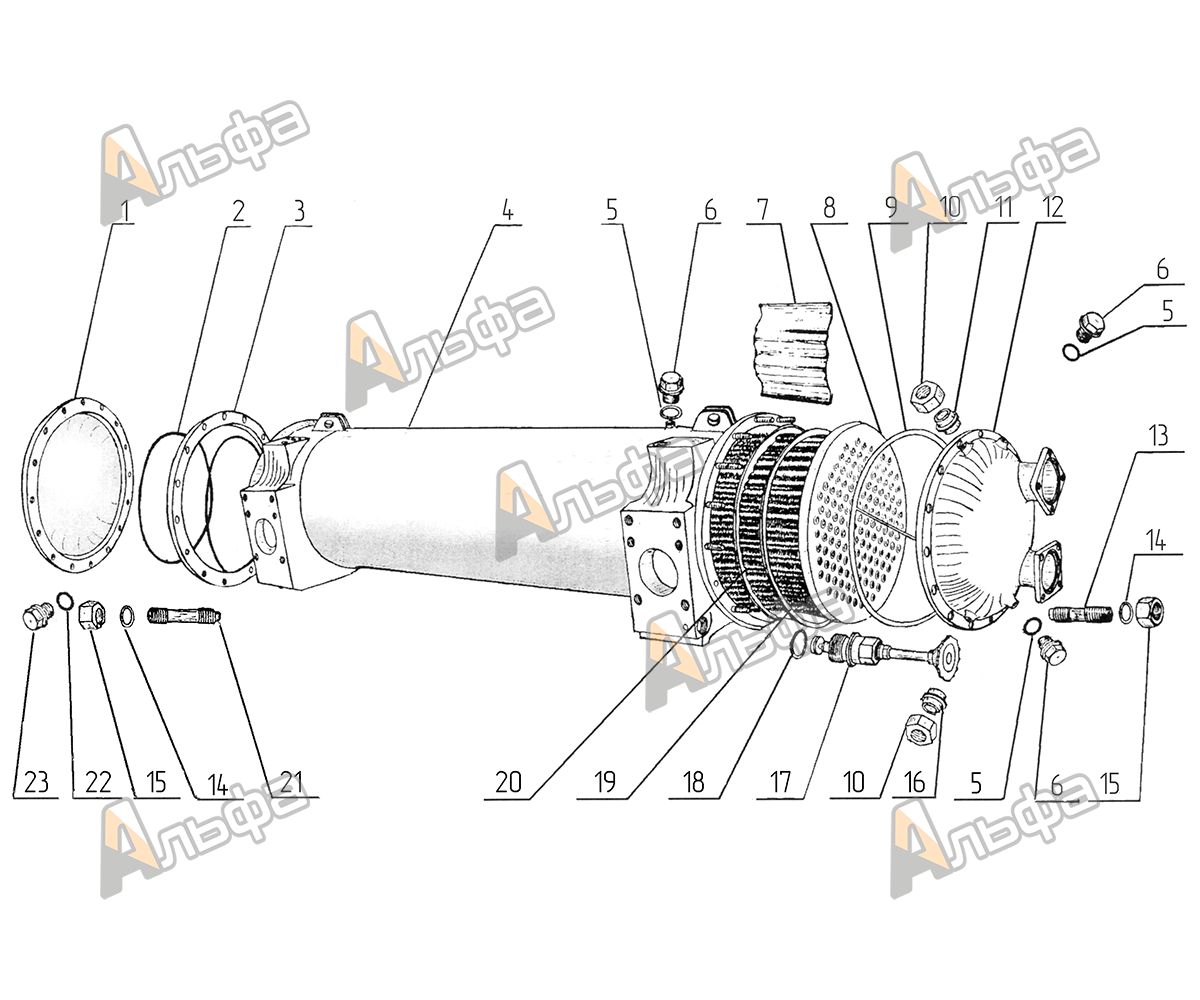

Охладитель водомасляный
Охладитель водомасляный
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Крышка правая | 5ХМ.00.050-1 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 2 | Кольцо уплотнительное | 5ХМ.00.059-1 | 5ХМ.00.000-2 | 2 | Подробно | |
| 5ХМЛ.00.000 | 2 | |||||
| 3 | Кольцо промежуточное | 6ХМ.00.013 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 4 | Корпус | ХМ.00.010 | 5ХМ.00.000-2 | 1 | Подробно | |
| ХМЛ.00.010 | 5ХМЛ.00.000 | 1 | ||||
| 5 | Прокладка | РИ471.04.74-10 | 5ХМ.00.000-2 | 3 | Подробно | |
| 5ХМЛ.00.000 | 3 | |||||
| 6 | Пробка | РИ 420.22.74-24.05 | 5ХМ.00.000-2 | 3 | Подробно | |
| 5ХМЛ.00.000 | 3 | |||||
| 7 | Заполнитель | 30М.006 | 5ХМ.00.000-2 | 2 | Подробно | |
| 5ХМЛ.00.000 | 2 | |||||
| 8 | Секция охлаждающая | 30М.030-07 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 9 | Прокладка | 5ХМ.00.097 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 10 | Гайка | РИ 420.03.73-62 | 5ХМ.00.000-2 | 2 | Подробно | |
| 5ХМЛ.00.000 | 2 | |||||
| 11 | Наконечник | РИ 422.61.73-64.03 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 12 | Крышка левая | 5ХМ.00.040-1 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 13 | Шпилька | 11ХМ.00.042 | 5ХМ.00.000-2 | 15 | Подробно | |
| 5ХМЛ.00.000 | 16 | |||||
| 14 | Шайба | РИ 219.23.99-01 | 5ХМ.00.000-2 | 32 | Подробно | |
| 5ХМЛ.00.000 | 32 | |||||
| 15 | Гайка М12-6Н 6 05 ГОСТ 5915-70 | 5ХМ.00.000-2 | 33 | Подробно | ||
| 5ХМЛ.00.000 | 32 | |||||
| 16 | Наконечник | РИ 422.61.73-24.03 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 17 | Вентиль | ХМ.02.90 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 18 | Прокладка | РИ 471.04.74-36 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 19 | Прокладка | 5ХМ.00.096 | 5ХМ.00.000-2 | 1 | Подробно | |
| 5ХМЛ.00.000 | 1 | |||||
| 20 | Манжета | 3ОВ.063-1 | 30М.030.07 | 11 | Подробно | |
| 21 | Шпилька | 11ХМ.00.042-01 | 5ХМ.00.000-2 | 16 | Подробно | |
| 5ХМЛ.00.000 | 16 | |||||
| 22 | Прокладка | РИ471.04.74-10 | 5ХМЛ.00.000 | 1 | Подробно | |
| 23 | Пробка | РИ 420.22.74-24.05 | 5ХМЛ.00.000 | 1 | Подробно |
