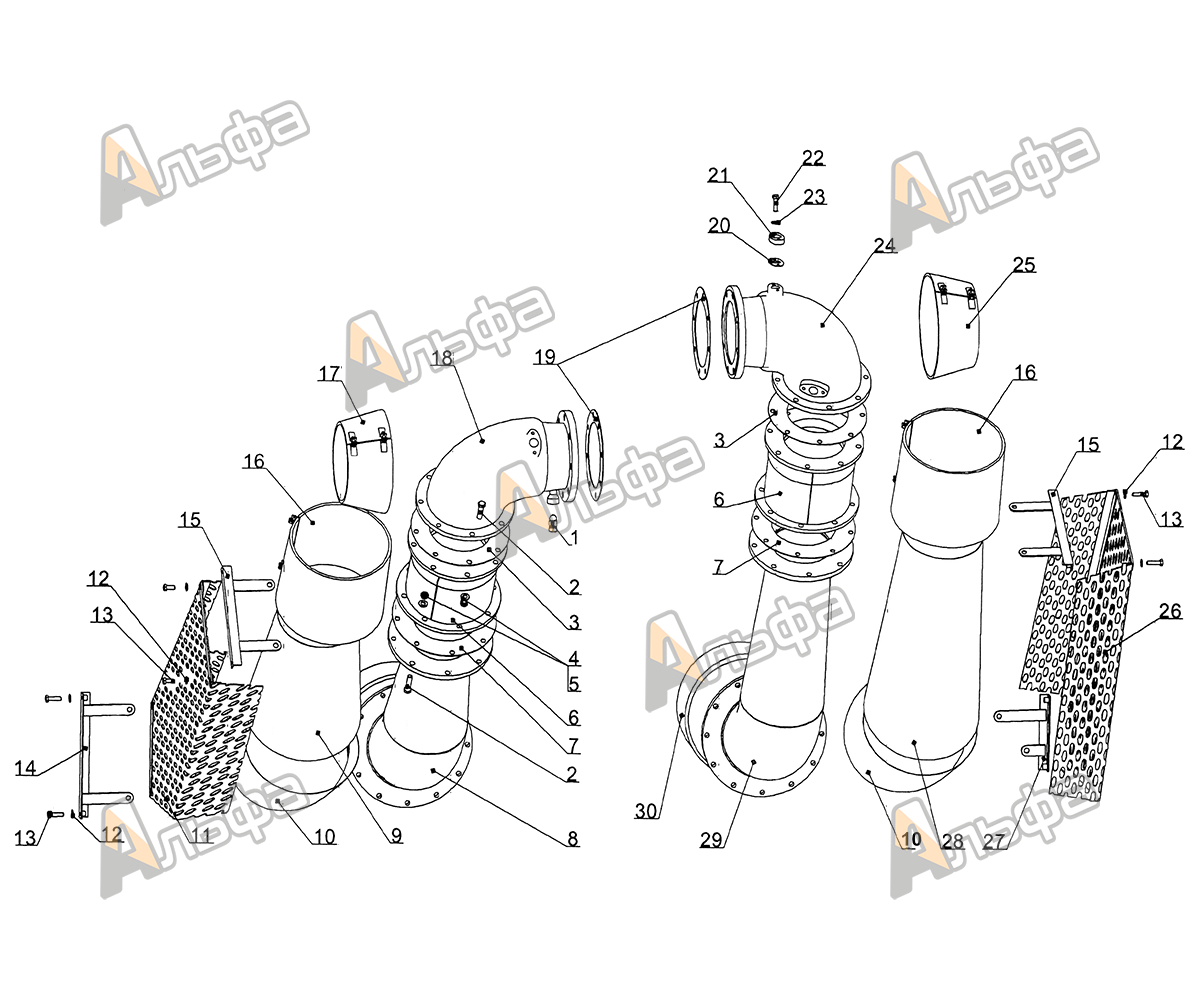

Трубопровод газовый
Трубопровод газовый
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Пробка | 2-5Д49.169.63 | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 2 | Болт 4М12-6gх | 2-5Д49.189спч-4-01 | 28 | Подробно | ||
| 3 | Прокладка | 2-5Д49.189.72 | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 4 | Шайба | РИ 219.23.99-01 | 2-5Д49.189спч-4-01 | 28 | Подробно | |
| 4 | Шайба | РИ 219.25.99-05 | 2-5Д49.189спч-4-01 | 4 | Подробно | |
| 5 | Гайка М12-6Н 22 | 2-5Д49.189спч-4-01 | 32 | Подробно | ||
| 6 | Компенсатор | СФ215.1.218.00 | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 7 | Прокладка | 2-5Д49.169.120 | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 8 | Патрубок нижний | 2-5Д49.189.64спч | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 9 | Кожух | 2-5Д49.189.73спч | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 10 | Кожух | 2-5Д49.189.66спч | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 11 | Кожух | 2-5Д49.189.86спч | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 12 | Шайба 8 01 08 ГОСТ 6958-78 | 2-5Д49.189спч-4-01 | 8 | Подробно | ||
| 13 | Болт М8-6gх30 68 ГОСТ 7808-70 | 2-5Д49.189спч-4-01 | 8 | Подробно | ||
| 14 | Поддержка | 2-5Д49.189.87спч-01 | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 15 | Поддержка | 2-5Д49.189.87спч | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 16 | Кожух | 2-5Д49.189.79спч | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 17 | Кожух | 2-5Д49.189.50спч | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 18 | Патрубок правый | 2-5Д49.189.34спч-02 | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 19 | Прокладка | 2-5Д49.189.70 | 2-5Д49.189спч-4-01 | 2 | Подробно | |
| 20 | Прокладка | РИ 471.15.74-27 | 2-5Д49.189спч-4-01 | 4 | Подробно | |
| 21 | Фланец | РИ 413.72.74-17 | 2-5Д49.189спч-4-01 | 4 | Подробно | |
| 22 | Болт М10-6gх25 68 ГОСТ 7805-70 | 2-5Д49.189спч-4-01 | 8 | Подробно | ||
| 23 | Пружина тарельчатая II-1-2-20х10,2х1,1х0,45-100 С Хим Окс прм ГОСТ 3057-90 | 2-5Д49.189спч-4-01 | 8 | Подробно | ||
| 24 | Патрубок левый | 2-5Д49.189.35спч-02 | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 25 | Кожух | 2-5Д49.189.85спч | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 26 | Поддержка | 2-5Д49.189.87спч-02 | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 27 | Кожух | 2-5Д49.189.72спч | 2-5Д49.189спч-4-01 | 1 | Подробно | |
| 28 | Патрубок нижний | 2-5Д49.189.65спч | 2-5Д49.169спч-4-01 | 1 | Подробно | |
| 29 | Закрытие | 2-5Д49.169.73спч | 2-5Д49.169спч-4-01 | 2 | Подробно |
