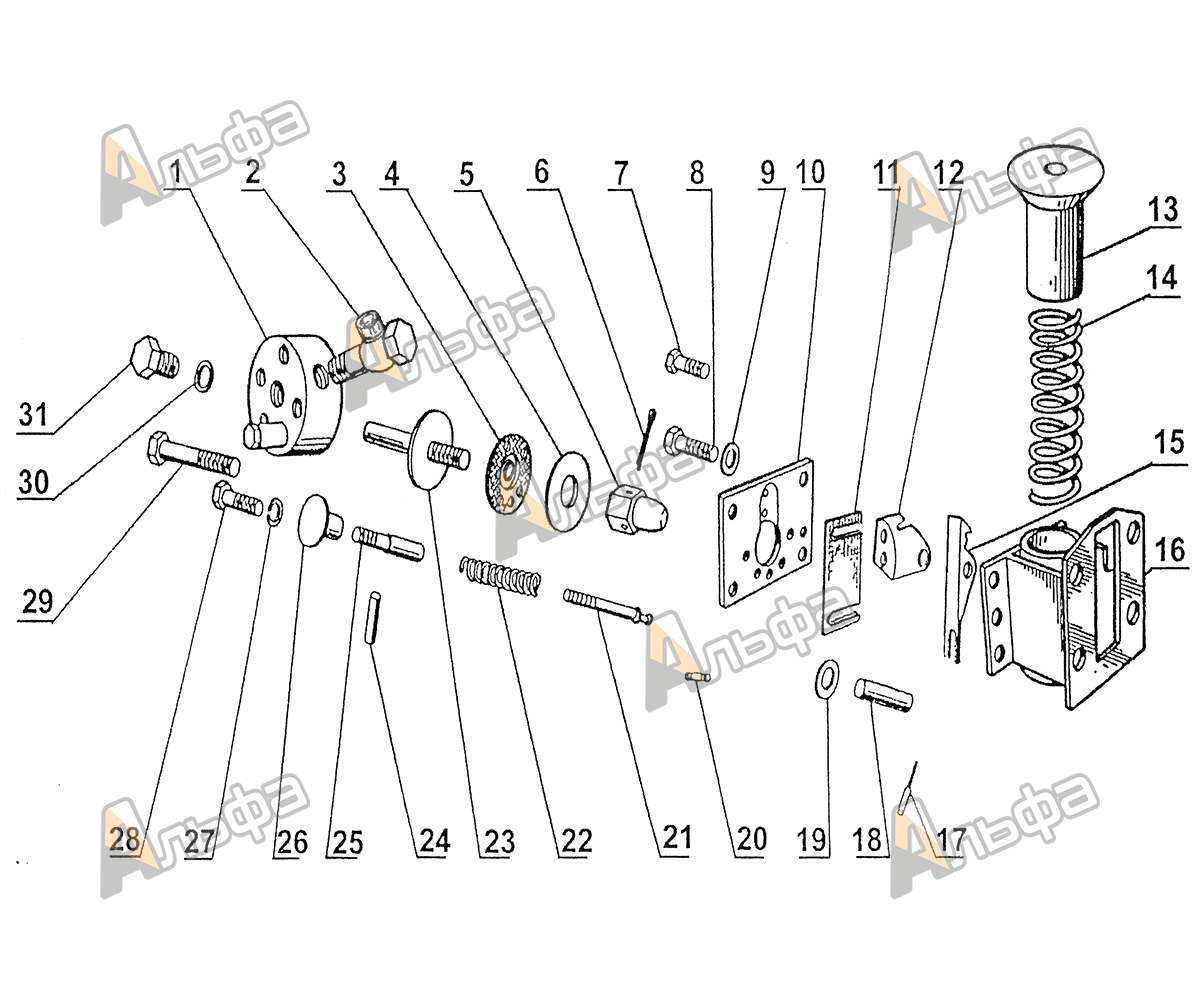

Захлопка воздушная
Захлопка воздушная
| № | Наименование | Маркировка | Сборочная единица | Кол-во деталей | Информация | Цена |
|---|---|---|---|---|---|---|
| 1 | Крышка | 6РН.7спч-1 | 6РН.2спч | 1 | Подробно | |
| 2 | Угольник | С423.33.74спч-25 | 6РН.2спч | 1 | Подробно | |
| 3 | Мембрана | 6РН.48 | 6РН.8спч | 2 | Подробно | |
| 4 | Накладка | 6РН.50-1 | 6РН.8спч | 1 | Подробно | |
| 5 | Гайка | 6РН.49 | 6РН.8спч | 1 | Подробно | |
| 6 | Шплинт 2,5х20 05 ГОСТ 397-79 | 6РН.8спч | 1 | Подробно | ||
| 3-6РН.2спч-1 | 1 | |||||
| 7 | Болт 3М8-6gх16 68 05 ГОСТ 7808-70 | 6РН.2спч | 1 | Подробно | ||
| 8 | Болт 3М12-6gх20 68 05 ГОСТ 7805-70 | 3-6РН.2спч-1 | 4 | Подробно | ||
| 9 | Шайба С 12 04 05 ГОСТ 11371-78 | 6РН.2спч | 4 | Подробно | ||
| 10 | Плита | 6РН.09 | 6РН.2спч | 1 | Подробно | |
| 11 | Прокладка | 6РН.10-2 | 6РН.2спч | 2 | Подробно | |
| 6РН.10-2-01 | 6РН.2спч | 2 | ||||
| 6РН.10-2-02 | 6РН.2спч | 8 | ||||
| 12 | Стойка | 6РН.11-1 | 6РН.2спч | 1 | Подробно | |
| 13 | Поршень | 6РН.14-01 | 6РН.2спч | 1 | Подробно | |
| 14 | Пружина | 6РН.19 | 6РН.2спч | 1 | Подробно | |
| 15 | Защелка | 6РН.12 | 6РН.2спч | 1 | Подробно | |
| 16 | Корпус | 6РН.6спч | 6РН.2спч | 1 | Подробно | |
| 17 | Шплинт 2х20 05 ГОСТ 397-79 | 3-6РН.1спч-1 | 2 | Подробно | ||
| 3-6РН.2спч-1 | 2 | |||||
| 6РН.1спч | 3 | |||||
| 18 | Ось | 6РН.26-02 | 6РН.2спч | 1 | Подробно | |
| 19 | Кольцо | РИ 311.09.74-24 | 3-6РН.1спч-1 | 2 | Подробно | |
| 3-6РН.2спч-1 | 2 | |||||
| 6РН.1спч | 3 | |||||
| 20 | Штифт 2 8х25 Хим Окс Прм ГОСТ 3129-70 40 50 HRC | 6РН.2спч | 2 | Подробно | ||
| 21 | Шток | 6РН.06 | 3-6РН.1спч-1 | 1 | Подробно | |
| 22 | Пружина | 6РН.05 | 6РН.2спч | 1 | Подробно | |
| 23 | Шток | 6РН.47-1 | 6РН.8спч | 1 | Подробно | |
| 24 | Проволока | 6РН.24 | 6РН.2спч | 1 | Подробно | |
| 25 | Шток | 6РН.07-1 | 6РН.2спч | 1 | Подробно | |
| 26 | Кнопка | 3А-6Д49.140.20 | 6РН.2спч | 1 | Подробно | |
| 27 | Шайба 8 65Г 05 ГОСТ 6402-70 | 6РН.2спч | 6 | Подробно | ||
| 28 | Болт 3М8-6gх45 68 05 ГОСТ 7808-70 | 6РН.2спч | 4 | Подробно | ||
| 29 | Болт 3М8-6gх55 66 05 ГОСТ 7796-70 | 6РН.2спч | 1 | Подробно | ||
| 30 | Прокладка | РИ471.04.74-10 | 6РН.2спч | 2 | Подробно | |
| 31 | Пробка | 6РН.08 | 6РН.2спч | 1 | Подробно |
